MESIN DAWSON & KELOMPOK CETAKAN
*** AHLI MESIN BLOW MOLDING EKSTRUSI***
1. Desain struktur yang masuk akal dan pembuatan rangka yang kokoh untuk memastikan stabilitas berjalan.
2. Desain pelari bahan kepala yang baik dan proses logam presisi untuk mengubah warna dengan mudah.
3. Sesuai dengan permintaan yang Anda tentukan, mesin kami dapat dibuat dengan ekstrusi bersama 1 ~ 3 lapisan dan melihat garis garis.
4. Layar sentuh berwarna-warni, kotak operasi kantilever, motor servo hemat energi, lengan robot, dan perlindungan keselamatan.
5. Sistem kontrol alat berat total sangat cocok dengan alat bantu push-out, core in/out, sub-moulding, neck trimming tool.
> Pilih model mesin yang sesuai, cetakan dan mesin bantu sesuai dengan kebutuhan Anda
> Berdasarkan permintaan Anda lebih lanjut untuk melakukan pembaruan terkait
> Dalam tahap pembuatan, kami memberikan laporan kemajuan, foto, video, dan sampel yang ditugaskan oleh mesin dan cetakan.

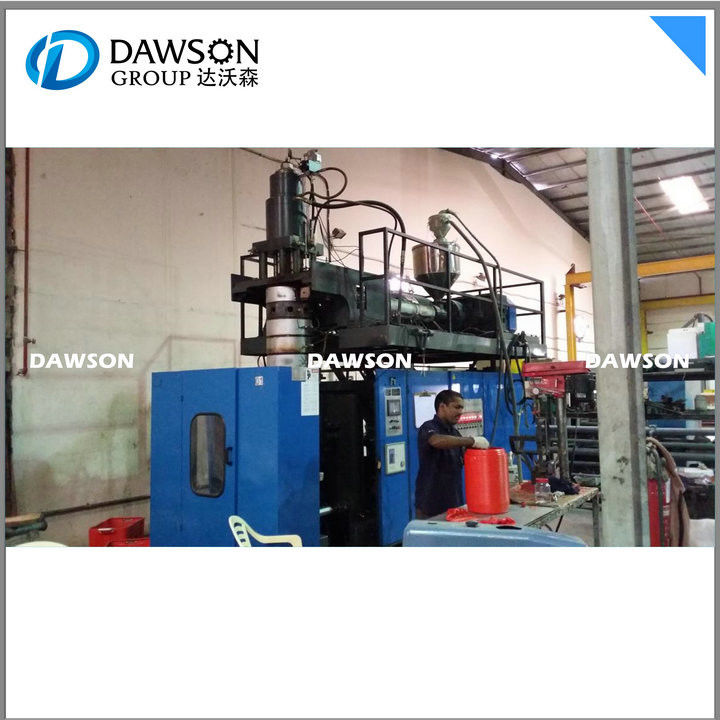

Mesin Cetak Tiup Ekstrusi ABLD100
ekstruder | |||
1 | Diameter sekrup | 100mm | |
2 | rasio L/D | 24:1 | |
3 | Kecepatan sekrup | 15~50r.pm | |
4 | Mengendarai motor | 45Kw | |
5 | Zona pemanasan dengan kipas pendingin | 6 zona | |
6 | Keluaran/Kapasitas | 170 Kg/jam (partikel HDPE) | |
8 | Kapasitas panas | 25,1 kw | |
9 | Penyesuaian vertikal kepala | 500mm | |
10 | Penyesuaian kepala ke depan/belakang | 500mm | |
11 | Silinder barel umpan alur | Memiliki IKV | |
12 | Kotak roda gigi | Deselerator gigi keras | |
13 | Tangga dan rel pengaman | Memiliki | |
Kepala Akumulator | |||
1 | Kapasitas akumulator | 20L (15kgHDPE) | |
2 | Desain | Pertama masuk dan keluar pertama | |
3 | Zona pemanasan | 6 zona | |
4 | Kapasitas panas | 25.1kw | |
5 | Diameter mati & pin maksimum | 450mm | |
6 | Sumbu kepala mati dengan pra-tiup | 120mm | |
7 | Pengukuran stroke push-out akumulator | Transduser Italia Gefran | |
8 | Tekanan injeksi | 12 Mpa | |
9 | Penghenti ekstruder | Memiliki | |
UNIT CLAMPING | |||
1 | Tie bar | Dua batang dasi | |
2 | Ukuran pelat | 900(W)X1400(H) | |
3 | Panjang cetakan | 900-960mm | |
4 | Kekuatan penjepit | 780KN | |
5 | Tutup/Buka stroke | 880-1700mm | |
6 | Berat cetakan: | Maks.5000 kg | |
7 | Menjepit pengukuran stroke | Transduser Italia Gefran | |
8 | katup hidrolik | Taiwan Hitech | |
9 | Jumlah silinder hidrolik | 1 | |
10 | Tekanan tinggi | 14 Mpa | |
11 | Suku cadang pendukung untuk gerakan pelat | Panduan Liner | |
SISTEM HIDROLIK | |||
1 | Motor utama/wakil motor | AC15Kw/15Kw | |
2 | katup hidrolik | Taiwan Hitech | |
3 | Pompa hidrolik | Taiwan Hitech | |
4 | Kapasitas tangki minyak | 850L | |
5 | Tekanan operasi | 12 Mpa | |
6 | Air pendingin untuk minyak | tetap | |
7 | Kontrol tingkat minyak | diamati dipstick | |
SISTEM PNEUMATIK | |||
1 | Tekanan operasi | 0,8 Mpa | |
2 | Tekanan tiup | 0,8 Mpa | |
3 | Sirkuit pukulan jarum | Tekanan tinggi & rendah | |
4 | Pukulan terputus-putus | Memiliki | |
5 | Udara dukungan terkontrol untuk parison | Memiliki | |
6 | katup udara | AIRTAC | |
7 | Knalpot cepat untuk mendukung udara | Memiliki | |
KONTROL PARISON | |||
1 | Programmer | MOOG JEPANG | |
2 | katup servo | MOOG |
|
3 | silinder servo | Intergret kepala mati | |
4 | Paket hidrolik | Pompa Piston Pemindahan Variabel TAIWAN YOSHE | |
LISTRIK | |||
1 | Kontaktor | Schneider | |
2 | Total beban terhubung (perkiraan) | 114kw/jam | |
3 | Konsumsi energi rata-rata (perkiraan) | 42 kw/jam | |
PENDINGIN AIR | |||
1 | Konsumsi air mesin |
6000L/jam | |
2 | Konsumsi air cetakan |
6000L/jam | |
KONSUMSI UDARA | |||
1 | Konsumsi udara terkompresi | 1,2 kgf/cm2, 3000 L/mnt | |
FITUR LAINNYA | |||
1 | Kontrol PLC | MITSUBISHI | |
2 | Antarmuka mesin manusia | Hitech | |
3 | Penyimpanan resep di hard disk | Tersedia | |
KONTROL PEMANASAN | |||
1 | Catu daya ke elemen pemanas | Relai + Kontaktor | Jepang Omron+Korea LG |
2 | Kontrol | Kontrol PLC | |
3 | Jenis termokopel: | Tipe K | |
4 | Alarm batas bawah dan atas yang dapat disesuaikan | Memiliki | |
5 | Pencegahan mulai dingin untuk sekrup | Memiliki | |
6 | Alarm untuk termokopel dan kerusakan elemen pemanas | Memiliki, kerusakan elemen pemanas oleh anperemeter | |
7 | Fungsi pra-pemanasan | Memiliki | |
Die-ring DAN Die-pin | |||
1 | satu set die & pin | Satu set sesuai dengan pelanggan | |
2 | Bahan uji | Pembeli memasok bahan 300kg ke penjual untuk pengujian mesin | |
PILIHAN | |||
1 | Pukulan bawah (hidrolik) dan unit penyegelan (pneumatik) | Pin pukulan ganda (termasuk segel ekspansi & naik-turun & parison) | |
2 | Robot | Memiliki | |
3 | Dimensi Mesin | 6,8 × 3,3 × 5 | |
4 | Berat keseluruhan | 20 |
